YOXF562 гидромуфта с ограничением крутящего момента
Встроенное высоконапорное уплотнение; в качестве рабочей среды используется вода, что исключает загрязнение окружающей среды.
Описание
маркер
Конструктивные преимущества гидромуфты с ограничением крутящего момента
(1) Установка импортного гофрированного кольцевого зазора (гофрированного кольца), который поглощает радиальные нагрузки подшипников, устраняет износ от эксцентричной работы и изолирует вибрации рабочей зоны, что существенно увеличивает срок службы подшипников.
(2) Комбинированная конструкция рабочей полости (комбинированная камера).
(3) Коническая форма лопастей обеспечивает более плавную циркуляцию рабочей жидкости и повышенную тягу, снижая тепловыделение, возникающее из-за проскальзывания.
(4) Встроенное высоконапорное уплотнение; в качестве рабочей среды используется вода, что исключает загрязнение окружающей среды.
(5) В зоне наибольшего диаметра установлена взрывозащитная пробка (предохранительная пробка), которая при перегрузке полностью сливает рабочую жидкость, защищая уплотнения и корпус.
(6) Возможна взаимозаменяемость с муфтами VOITH.
Преимущества комплектации гидромуфты
(1) Оснащение центробежным автоматическим сливным клапаном.
(2) Применение импортных подшипников марок FAG и SKF.
(3) Установка импортного уплотнения, рассчитанного на рабочее давление не менее 5 бар.
(4) Оснащение гофрированным демпфирующим кольцом с допуском на размер.
(5) Метод балансировки удалением материала (снятие массы) с классом точности G6.3 на импортном балансировочном стенде Schenck.
(6) Унифицированная резьба, допускающая установку легкоплавких пробок как Дэмань, так и VOITH.
(7) По требованию возможна комплектация предохранительным клапаном высокого давления (опция, предотвращающая разрыв муфты при случайной установке глухой заглушки на рабочем месте).
Технические параметры
| Наименование оборудования | Основные параметры | Значения |
| YOXF562 гидромуфта / (заводские модели TWV562, TWVV562, TWVVS562, TWVF562) | Максимальная мощность подключаемого электродвигателя | макс. 250 кВт |
| Рабочая среда | вода | |
| Легкоплавкие пробки (2 шт.) | M18×1,5/115°C | |

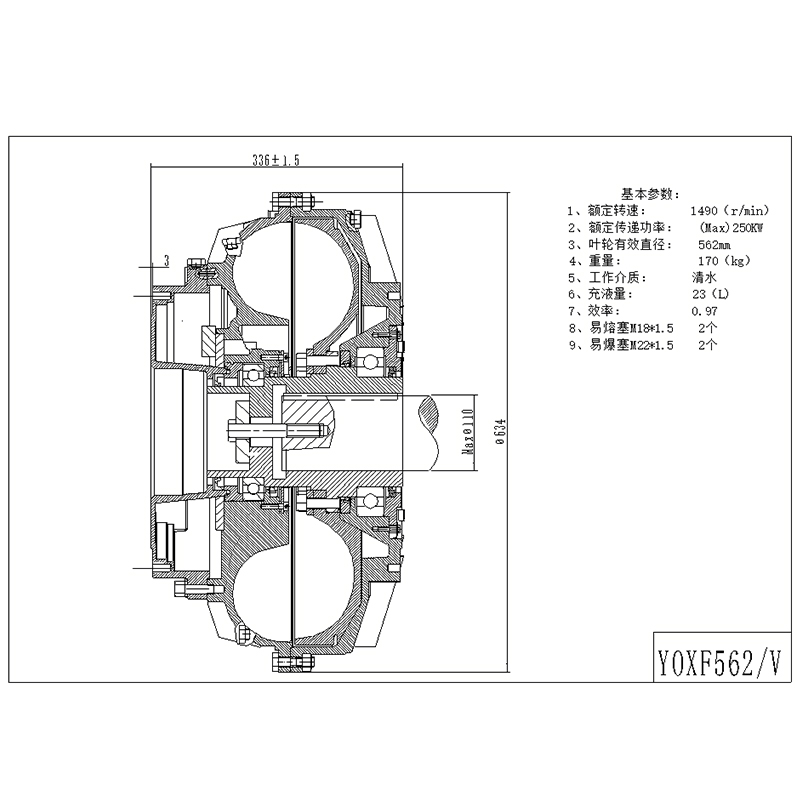

| Длина гидромуфты (V) | 336 ± 1,5 мм | |

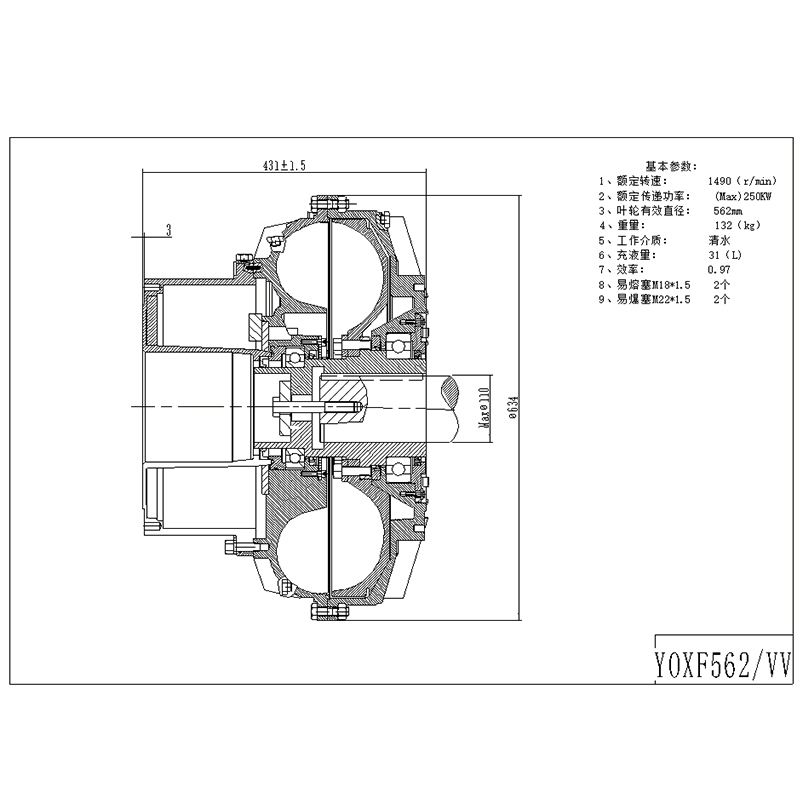

| Длина гидромуфты (VV) | 431 ± 1,5 мм | |
| Максимальный наружный диаметр гидромуфты | 634 мм |
Перечень запасных частей
| Наименование детали | Спецификация | Количество на шт. | Артикул |
| Подшипник | 6024-M-C3 | 1 | DM5620130 |
| Подшипник | 6030-M-C3 | 1 | DM5620140 |
| Кольцо допуска | 0810-225×31 | 1 | DM5620210 |
| Кольцо допуска | 0810-180×28 | 1 | DM5620320 |
| Клапанный блок | 1500UPM | 1 | DM5621000 |
| Манжета | 150×180×15 GAP | 1 | DM5620160 |
| Манжета | BABSL 170×200×12 | 1 | DM5620165 |
| Манжета | 120×150×15 | 1 | DM5620170 |
| Манжета | 150×180×15GA | 1 | DM5620175 |
| Легкоплавкая пробка | M18×1,5 115℃ | 2 | DM5620260 |
| Наружное колесо | D634×112 | 1 | DM5620300 |
| Расширительная камера | V-D444×101 | 1 | DM5620410/01 |
| Расширительная камера | VV-D444×196 | 1 | DM5620410/02 |
| O-кольцо | 150×5 | 1 | DM5620510 |
| O-кольцо | 171,04×3,53 | 1 | DM5620820 |
| Уплотнительная лента | 3,0×1 TEADIT | 1 | DM5620994 |
| Корпус | shell D634×148 | 1 | DM5620190 |
| Вал | hub -206,5/115D×261 | 1 | DM5620040 |
| Внутреннее колесо | D 568×89 | 1 | DM5620090 |
О дополнительной информации о валах, муфтах, тормозных шкивах и т.д., пожалуйста, свяжитесь с нами по электронной почте.
