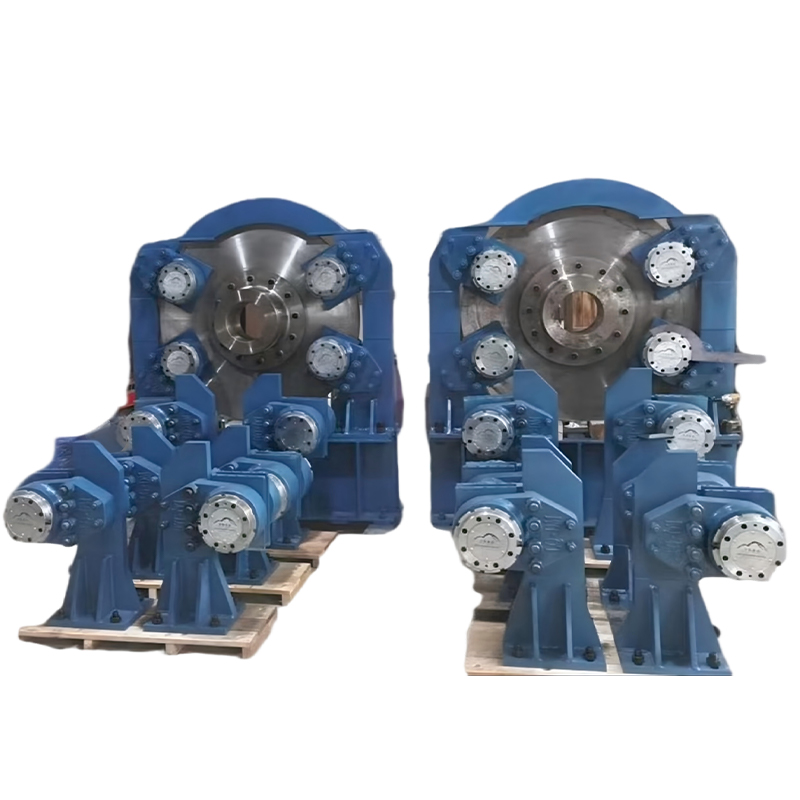

Дисковое тормозное устройство KPZ
Технические параметры дискового тормозного устройства для ленточного конвейера Модель изделия Модель комплектного тормоза Количество пар колодок Габаритные размеры (Д×Ш×В), мм YZ-25 YZ-63 При разных типах тормозов и разном количестве пар колодок: тормозной момент (кН·м) / р...
Описание
маркер
Технические параметры дискового тормозного устройства для ленточного конвейера
| Модель изделия | Модель комплектного тормоза | Количество пар колодок | Габаритные размеры (Д×Ш×В), мм | |||
| YZ-25 | YZ-63 | |||||
| При разных типах тормозов и разном количестве пар колодок: тормозной момент (кН·м) / радиус торможения (мм) | ||||||
| KPZ-800 | 6/290 | - | 2 | 1480×1670×1495 | ||
| KPZ-1000 | - | 30/350 | 1680×1670×1595 | |||
| KPZ-1200 | - | 32/450 | 1880×1670×1670 | |||
| KPZ-1400 | - | 42/550 | 2080×1670×1808 | |||
| KPZ-1600 | - | 46/660 | 2280×1670×1870 | |||
| KPZ-1800 | - | 50/760 | 2480×1670×1970 | |||
| Размеры тормозной колодки (Д×Ш×Т), мм | 320×236×22 | |||||
| Допустимое время торможения, с | 24 | |||||
| Допустимая частота вращения, об/мин | 24 | |||||
| Гидравлическая станция
|
Электродвигатель | Модель | YBK3-112M-4 | |||
| Мощность, кВт | 4 | |||||
| Номинальное напряжение, В | 660/1140 | |||||
| Номинальный ток, А | 5.09/2.94 | |||||
| Частота вращения, об/мин | 1440 | |||||
| Шестерённый насос | Модель | CBW-F306-ALP | ||||
| Рабочий объём, мл/об | 6 | |||||
| Номинальная частота вращения, об/мин | 1440 | |||||
| Гидроаккумулятор | Модель | NXQ-A-4/20-L-Y | ||||
| Рабочее давление, МПа | 20 | |||||
| Объём, л | 4 | |||||
| Диаметр, мм | Φ158 | |||||
| Рабочая среда | азот | |||||
| Номинальное давление гидросистемы, МПа | 8 | |||||
| Максимальное давление гидросистемы, МПа | 12 | |||||
| Объём гидравлического бака, л | 400 | |||||
| Габаритные размеры гидростанции (Д×Ш×В), мм | 1370×880×1040 | |||||
| Рабочая среда гидросистемы | FC46 – водно-гликолевая трудновоспламеняемая гидравлическая жидкость для подземных горных работ
|
|||||
