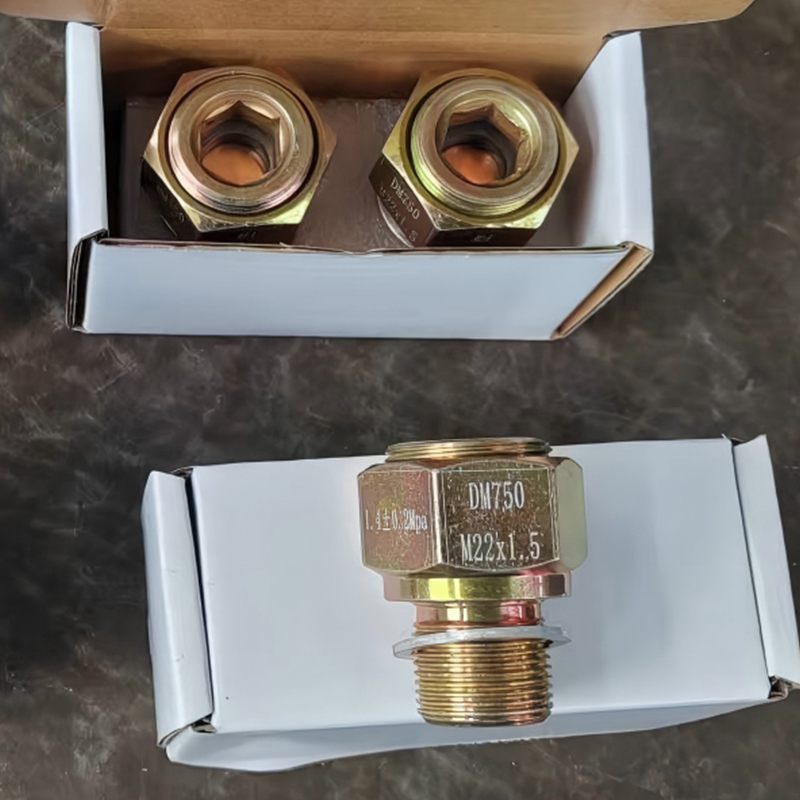

Разрывная пробка M22×1.5
Разрывная пробка является устройством защиты от избыточного давления гидромуфты и представляет собой одну из обязательных комплектующих частей гидромуфты.
Описание
маркер
Описание продукции
Разрывная пробка является устройством защиты от избыточного давления гидромуфты и представляет собой одну из обязательных комплектующих частей гидромуфты. При торможении или перегрузке гидромуфты её максимальный крутящий момент может достигать 2–2,5 и более раз от номинального, что вызывает резкое повышение давления рабочей жидкости, приближая его к температуре вспышки (кипения), а также вызывает вибрацию гидромуфты, что может привести к воспламенению рабочей жидкости и даже к разрушению гидромуфты. После установки разрывной пробки, как только давление рабочей жидкости достигает заданного значения, разрывная мембрана в пробке разрушается (при работе в подземных условиях угольной шахты статическое давление разрыва мембраны составляет PS = 1,4 ± 0,2 МПа). Под действием центробежной силы рабочая жидкость выбрасывается через разрывную мембрану внутри пробки, что полностью разъединяет ведущую и ведомую части, прекращая передачу крутящего момента, и тем самым защищает электродвигатель, гидромуфту и ведомое оборудование.
Технические характеристики
1 Разрывная пробка
1.1 В каждой разрывной пробке допускается установка только одной разрывной мембраны.
1.2 Момент затяжки прижимной пробки разрывной пробки: M = 5 ± 1,0 Н·м.
1.3 Статическое давление разрыва разрывной пробки: PS = 1,4 ± 0,2 МПа.
1.4 Способность разрывной пробки к безопасному сбросу давления:
Разрывная пробка с мембраной, имеющей статическое давление разрыва 1,60 МПа, должна обеспечивать быстрый сброс давления после динамического разрыва; не допускается повышение давления после срабатывания разрывной пробки.
1.5 Масса разрывной пробки: должна составлять 166 ± 0,5 г.
1.6 Гнездо разрывной пробки должно иметь функцию предварительного сброса давления.
2 Разрывная мембрана
2.1 Внутренняя и наружная поверхности мембраны не должны иметь трещин, коррозии, микроотверстий, пузырей и включений; не допускаются царапины, которые могут повлиять на характеристики разрыва. Канавки не должны иметь заусенцев.
2.2 Статическое давление разрыва мембраны: Pa = 1,4 ± 0,2 МПа.
2.3 Наружный диаметр мембраны: Ø25 0-0,21 мм.
2.4 Материал мембраны должен выбираться с учётом рабочей температуры 180–200 °C.
3 Пластина с разрывным отверстием (калибровочная диафрагма)
3.1 Диаметр разрывного отверстия d = 13+0,11 мм; на краях отверстия не допускаются скругления или фаски.
3.2 Наружный диаметр: Ø25-0,10 мм.
3.3 Масса: 14 ± 0,5 г.
