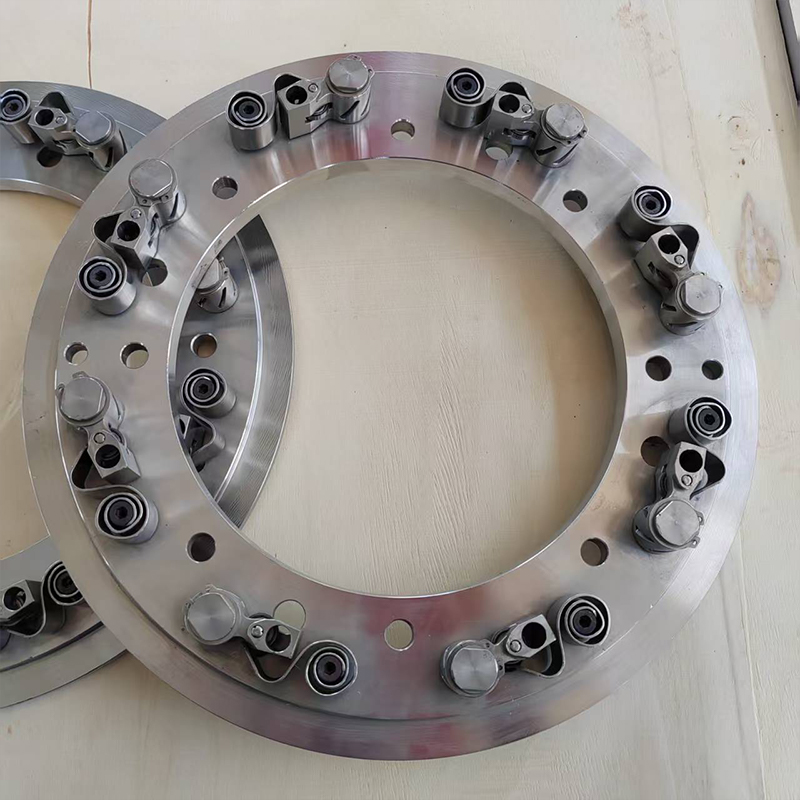

Центробежный сливной клапан для гидромуфты с ограничением крутящего момента типа 750
Встроенный центробежный сливной клапан гидромуфты обеспечивает защиту электродвигателя.
Описание
маркер
Принцип работы
1.1 При номинальном напряжении электродвигатель запускается в штатном режиме, гидромуфта также запускается нормально. Центробежный сливной клапан гидромуфты закрывается при достижении частоты вращения электродвигателя 1350±10 об/мин. Жидкость из расширительной камеры полностью заполняет рабочую полость гидромуфты через дроссельное отверстие, и гидромуфта выходит на номинальный режим работы.
1.2 При перегрузке, когда падение напряжения электродвигателя достигает 15%, ток электродвигателя возрастает, частота вращения снижается до 1280±30 об/мин, центробежный сливной клапан открывается, и жидкость из рабочей полости быстро перетекает в расширительную камеру, что мгновенно снижает нагрузку на электродвигатель, позволяя максимально использовать пиковый крутящий момент после падения напряжения и избегая частых защитных отключений электродвигателя из-за чрезмерного тока. Когда электродвигатель вновь разгоняется, сливной клапан закрывается, и рабочая жидкость снова через дроссельное отверстие поступает в рабочую полость, обеспечивая выход электродвигателя на номинальный режим.
1-2-1 При падении напряжения электродвигателя центробежный сливной клапан сбрасывает рабочую жидкость, что позволяет максимально использовать пиковый крутящий момент электродвигателя после падения напряжения и продолжать создавать максимальный крутящий момент на нагрузке, обеспечивая постоянное усилие.
1-2-2 Регулировка объёма жидкости в рабочей полости через сливной клапан позволяет снизить нагрузку на электродвигатель и повысить частоту вращения; рабочая жидкость снова поступает из расширительной камеры в рабочую полость.
1-2-3 При закрытии сливного клапана рабочая жидкость снова заполняет рабочую полость из расширительной камеры, восстанавливая максимальный пиковый крутящий момент электродвигателя, и электродвигатель вновь выходит на номинальный режим.
Преимущества центробежного сливного клапана
Встроенный центробежный сливной клапан гидромуфты обеспечивает защиту электродвигателя.
Гидромуфты с ограничением крутящего момента обычной конструкции не имеют встроенного центробежного сливного клапана. При эксплуатации на перегружателях, скребковых конвейерах, дробилках и другом оборудовании, где часто возникают внезапные перегрузки, в случае резкого возрастания нагрузки, в течение кратковременного допустимого времени защиты электродвигателя, большой ток и высокий крутящий момент могут не преодолеть сопротивление нагрузки, что приводит к отключению, а иногда и к повреждению электродвигателя из-за чрезмерного тока, вызывая частые остановки оборудования или замену электродвигателя.
Гидромуфта с ограничением крутящего момента, оснащённая центробежным сливным клапаном, помимо обычной защиты при мягком пуске, позволяет регулировать объём рабочей жидкости в рабочей полости путём открытия и закрытия сливного клапана в зависимости от изменения частоты вращения электродвигателя, постоянно максимально используя пиковый крутящий момент электродвигателя и обеспечивая максимальное постоянное усилие на нагрузке при различных режимах тока, избегая частых отключений из-за чрезмерного тока.
Гидромуфта с ограничением крутящего момента, оснащённая центробежным сливным клапаном, также позволяет регулировать объём жидкости в рабочей полости, предотвращая перегрев электродвигателя из-за больших токов и его выход из строя, а также эффективно защищая электродвигатель от повреждений при «заклинивании» и перегреве.
